一体式温压补偿型靶式流量计

。发布日期:2008-12-27 10:43:15   来源:www.styb.cn

STF系列一体式温压补偿型靶式流量计以全新的设计理念,将温度、压力、流量信号集于一体,通过数字处理器将三种信号混合处理后输出一个补偿后的标准流量,从而实现了对气体、蒸汽的温压补偿功能。 主要用于测量压力不恒定的气体、蒸汽的流量,流量计集成了温度传感器、压力传感器、性价比高,性能可靠。表头可显示工况流量、标况流量、工作温度、工作压力。

由于气体的可压缩性,当温度和压力变化时,相同质量的气体体积将发生变化(膨胀或收缩)。因此通常气体流量指标况流量,即指定温度和压力下的体积,对于非该状态下的体积流量(工况流量),流量计将自动转换为标况流量,称作标方(NM3)。按我国《天然气流量的标准孔板计算方法》规定以温度293.15K(20℃),压强101.325KPa作为计量气体体积流量的标准状态。

一体式温压补偿型靶式流量计应用范围

◆ 饱和蒸汽;
◆ 过热蒸汽;
◆ 压缩气体:压缩空气、氧气、氮气、天然气;
◆ 其他工况不稳定的气体。

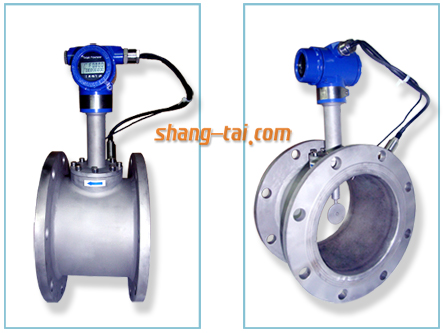

温压补偿型靶式流量计

温压补偿型靶式流量计技术参数

产品名称:靶式流量计,温压补偿型靶式流量计
适用介质:气体、饱和蒸汽、过热蒸汽
口  径:DN15~DN300mm至更大
公称压力:0.6~42MPa
工况温度:-20~+500℃更高温度与工厂商定
精     度:±1.0%,±1.5%FS
量 程 比:1:10
壳体材质:碳钢;不锈钢(或按用户要求提供)
供电方式:内置3.6VDC锂电池(两年换一次);外供24VDC(可选)
输出信号:4~20mA二线制;脉冲0~1000HZ;RS232/RS485(或按用户要求协商提供)
防护等级:IP65
防爆标志:本安型ExiallCT4;隔爆型ExdllCT4
表头显示:累积流量;瞬时流量;工况温度;工况压力;棒状满量程百分比;故障自检
连接方式:法兰式(DN15-500mm);插入式(DN100~3000mm)。
