热式气体质量流量计

。发布日期:2016-07-22 20:58:36   来源:www.styb.cn

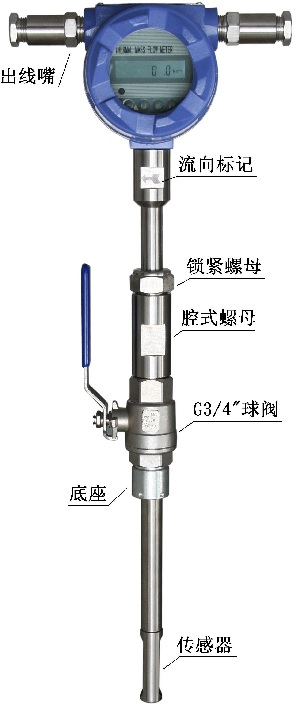

上太仪表STMF热式气体质量流量计是利用热传导原理测量流体流量的仪表。该仪表采用恒温差法对气体质量流量进行准确测量。具有体积小、数字化程度高、安装方便、测量准确等优点。传感器部分由两个基准级铂电阻温度传感器组成。采用桥式环路,一个传感器测量流体温度,另一个传感器维持高于流体温度的恒温差,可在高温和高压条件下进行流量测量。

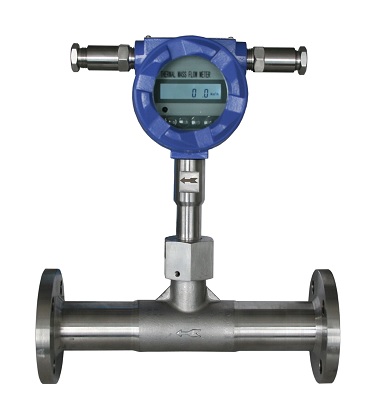

管道式热式气体流量计

热式气体质量流量计应用范围

●  超宽量程比,测量流速范围:0.1Nm/s~120Nm/s
●  氧气、氮气、氢气及多组分气体测量。
●  高炉煤气、焦炉煤气测量。

●  烟道气测量。
●  沼气、水处理中的曝气。
●  压缩空气测量。
●  天然气,液化气,火炬气,等气体流量测量
●  电厂高炉的一次风、二次风流量测量
●  矿井下通风或排风系统流量测量





热式气体质量流量计是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1,一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时,其中传感器T1被加热到气体温度以上的一个恒定的温差,另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加,气流带走更多热量,传感器T1的温度下降,要维持T1、T2恒定的温度差,T1的加热功率就要增大。
根据热效应的金氏定律,加热功率P、温度差△T(T1-T2)与质量流量Q有确定的数学关系式。

P/△T=K1+K2 f(Q)K3

K1、K2、K3是与气体物理性质有关的常数。

上太仪表STMF系列热式气体质量流量计具有如下技术优势:

● 真正的质量流量计,对气体流量测量无需温度和压力补偿,测量方便、准确。可得到气体的质量流量或标准体积流量。
● 量程比大,测量流速范围:0.1Nm/s~120Nm/s。,可用于气体检漏。
● 抗震性能好,使用寿命长。传感器无活动部件和压感部件,不受震动对测量精度的影响。
● 安装维护简便。在现场条件允许的情况下,可实现不停产安装和维护。
● 数字化设计。整机数字化电路测量,测量准确、维护方便。
● 无压力损失,适用已知截面积的任意形状管道。
● 全量程段的专家算法,保证了测量的准确度。适于贸易结算或气体检漏

热式气体流量计技术参数

连接方式 插入式 管道式
管径范围 DN50~3000mm或方管 DN15~3000mm或方管
测量介质 单组份或多组份气体(乙炔气体除外)
流速范围 0.1~120 Nm/s (标准状态下)
准确度 ±1.0%R;±0.5%FS
介质温度 常温型:-40~+150℃;高温型:-40~+350℃
公称压力 0.6~4MPA
供电方式 24VDC; 220VAC
相应时间 1s
输出信号 4-20Ma;光电隔离RS485(支持modbus协议)
显示内容 一体型:8位字段+24个提示符;分体型:10×2中文
防护等级 IP67;IP68
防爆等级 ExdIICT4
传感器材质 316L或哈氏合金




流量计选型说明

STMF-□□□-□□□□□□□
........1....2.3.4.5.6.7.8

(1)公称通径:DN15~3000 mm
(2)连接形式:A:螺纹式;F:法兰式;C:插入式
(3)介质温度:C:常温型 -40~+150℃;G:高温型 -40~+350℃
(4)供电方式:1:24VDC;2:220VAC
(5)输出信号:1:4-20mA;2:RS485(支持modbus协议);3:4-20mA+HART协议
(6)壳体材质:S:不锈钢;T:碳钢
(7)防爆等级:1:防爆型; 0:无防爆要求
(8)转换器:A:一体式;P:分体式;B:盘装式

选型示例:STMF-500CC11S0A :上太仪表STMF系列热式气体质量流量计,公称通径500,插入式安装,常温型,一体式无防爆要求。

热式气体流量计安装注意事项

● 直管段要求前5倍D,后3倍D。当安装气体整流器或气体流速低于30m/s时,可以前3倍D,后2倍D。
● 流量计可以在水平、 垂直或倾斜管道上安装,在管道圆周方向上可任意角度安装,但要考虑操作、维护的方便。对于较脏或潮湿气体,为了减少对传感器污染的可能性,建议水平安装(向上)流量计。
● 流量计传感器的安装位置要避开管道最低处,防止管道内积水使流量计无法正常工作
