STF系列液氮流量计采用先进电容力传感器，可测液氧、液氮、液化气体等低温介质，特殊的低温结构传感器具有温漂小、抗过载能力强、计量准确、性能可靠的特点，最低介质温度可达-200°C。

【低温型流量计应用】

液氮、液氧、液态CO2、液化气体、液氯、液氨等低温介质。

【测量原理】

STF系列智能电子靶式流量计是在传统力传感器的基础上，随着新型传感器、电子技术的发展研制开发成的第三代电容力感应式流量计，性能较之前机械力传感器、应变片式传感器有大幅提升，具有很高的灵敏度、准确度，量程范围宽。

当介质在测量管中流动时，因其自身的动能通过阻流件（靶）时而产生的压差，并对阻流件有一作用力，其作用力的大小与介质流速的平方成正比，其数学方式表达如下：

F=CdAρ.V2/2
式中：F ——阻流件所受的作用力（kg）
      Cd——物体阻力系数
      A ——阻流件对测量管轴向投影面积(mm2)
      ρ ——工况下介质密度（kg/m3）
      v ——介质在测量管中的平均流速(m/s)

阻流件(靶)接受的作用力F，经刚性连接的传递件（测杆）传至电容力传感器，电容力传感器产生电压信号输出：
V=KF，由此，此电压信号经前置放大、AD转换及计算机处理后，即可得到相应的瞬时流量和累积总量。

• 技术参数
• 选型表
• 安装要求
• 打印版

产品名称:     液氮流量计

管径(DN):     DN15~DN300mm至更大

公称压力:     0.6~4MPa (指连接法兰公称压力,非介质的工作压力)

工况温度:     -200~+200℃

测量精度:     ±1.0%

量程范围:     1:10

壳体材质:     不锈钢;

供电方式:     内置3.6VDC锂电池(可用3年);外供24VDC;

输出信号:     4~20mA二线制;脉冲0~1000HZ;RS485

防护等级:     IP65;IP67

防爆标志:     本安型ExiallCT4;隔爆型ExdllCT4

表头显示:     累积流量;瞬时流量;满量程百分比;故障自检

连接方式:     管道法兰式(DN15-300mm);插入式(DN100以上);

安装要求:     可水平、垂直安装;前后直管道应满足前10D后5D(D为公称通径)

特殊连接:     螺纹式;对夹式;

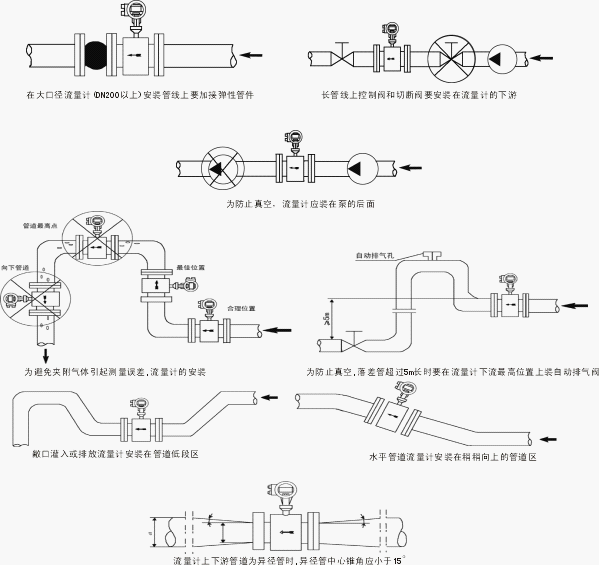

【安装注意事项】

1）直管段要求：前10D,后5D（D为公称通径）；
2）可安装于垂或水平管道，可倒装、倾斜安装，垂直管道介质流向应自下而上；
3）不允许直接在流量计测量管前后端安装阀门、弯头等极大改变流体流态的部件，如果需要在流量计前后管道上安装阀门、弯头等部件也应尽量保证前后直管段长度，对于新完工的工艺管道，应先进行初步吹扫后再安装流量计。
4）靶式流量计因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；
5）插入式靶式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）
6）对于新完工的工艺管道，应先进行初步吹扫后再安装靶式流量计；
7）靶式流量计测量管外壁上箭头所指方向为被测介质流向；
8）靶式流量计壳体必须可靠接地，若无接地条件应向厂方说明；
